Intelligent Load Shedding-iLS™
지능형 부하 차단 시스템
ETAP iLS™ – 지능형 부하차단 시스템
신속성 / 능동적 / 신뢰성 / 최적화
최근 대규모 설비에는 실시간으로 발전량과 부하량을 감시하여 계통분리 조건이 발생하면 상시 연산된 발전량과 부하량의 차이에 해당되는 값을 기준으로 부하를 차단할 수 있는 실시간 부하차단 시스템을 적용 하고 있습니다. Load Shedding은 필수 로드를 보존하고 광범위한 시스템 중단을 방지하는데 중요한 역할을 합니다. 이러한 전력 밸런싱 전략은 프로세스 및 전력시스템 역학을 고려하여 통합되어진 빠른 반응 시스템을 기반으로 실행되야 합니다.
ETAP Intelligent Load Shedding – iLS™(ETAP 지능형 부하차단 시스템) 은 예측분석, 최적화 알고리즘 및 동작검증 기능을 갖춘 ETAP의 Digital Twin을 기반으로 빠르고 안전하며 포괄적이며 안정적인 작동을 보장합니다. 배전시스템의 계측 디바이스, 프로그래밍 솔루션이 포함된 로직 컨트롤러, 데이터 수집 및 아카이빙 시스템과 통합되어 혁신적인 솔루션 및 기능을 제공합니다.
솔루션 – 지속적인 가치를 제공
ETAP ILS는 실제 시스템 역학을 기반으로 최적의 부하 차단 시나리오를 예측하여 가장 지능적인 솔루션을 제공합니다.
지능형 전력 시뮬레이션 & 제어
전력 시스템 예측
지능형 긴급 부하차단 시스템
시스템 최적화 및 자동화
소비 전력 관리
시나리오 기반의 모델링 및 전력 데이타 관리
실시간 기반의 전력시스템 이벤트 관리
실시간 기반의 전력시스템 알람 & 경보 관리
콘솔 및 서버 시스템 구성
실시간 기반의 서버 시스템 이중화
ETAP ILS 솔루션 구성

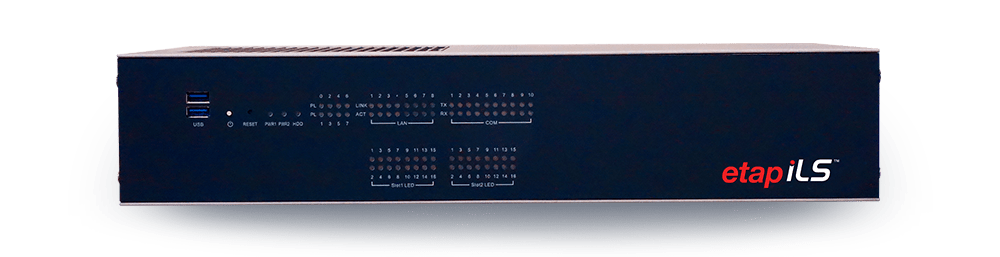

Intelligent Controller
도전 과제
결함 또는 시스템 작동 중지 이벤트와 같은 장애에 대한 부정확하거나 불충분한 반응은 과도한 차단 또는 전체 시스템 정전을 유발할 수 있습니다. 이러한 크고 갑작스러운 장애로 인해 광범위한 운영 중단이 발생하며 많은 비용을 소모하게 됩니다. Load Shedding을 어느정도 할지, 얼마나 빠르게 할지가 리스크 관리의 핵심입니다.
안정적인 전력 및 서비스 연속성 보장
- 중단위험이 있는 중요 프로세스 및 하위 시스템이 계속 작동하고 있습니까?
- 설계한 부하차단 계획이 정상적으로 작동하고 있습니까??
복원력 – 신속하게 복구, 효과적으로 복원하는 능력
- 시스템을 빠르고 올바르게 복원 할 수 있습니까?
- 제한된 전력이 시스템 주위로 어떻게 전환되고 분산됩니까?
생산손실 방지
- 시스템안정을 유지하기 위해 어느정도 양의 부하와 어떤 부하 조합을 선택하여 차단해야 합니까?
- 정전 중에 주요 프로세스 및 우선순위 부하가 유지됩니까?
운영비용 절감
- 시스템에 충분한 예비용량이 있습니까?
- 정전 중에 주요 프로세스 및 우선순위 부하가 유지됩니까?
- 예비 장비 및 연료의 비용을 줄이는 방법은 무엇입니까?
안전 및 환경관련 영향
- 사람의 안전을 보호하는 방법은 무엇입니까?
- 주요프로세스 및 주요지점의 전력보존을 보장하는 방법은 무엇입니까?
성공사례
ETAP Intelligent Load Shedding 솔루션은 30년 이상 석유 및 가스에서 병원 및 제조에 이르는 다양한 산업에서 안전하고 안정적인 운영을 보장해 왔습니다. ETAP ILS가 솔루션 구현에서 실질적인 혜택에 이르기까지 가치와 비용절감을 제공하는 방법을 알아보세요.
주요 성공 사례
약 50억원 +
연료 & 기타 관련 연간비용절감
약 25억원 +
생산손실감소로 인한 비용절감

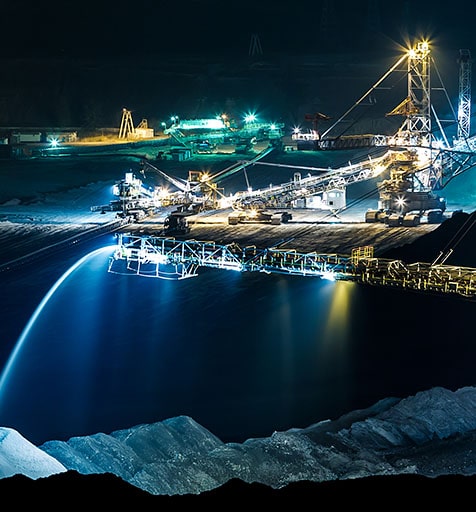

” 실시간 모니터링 및 지능형 부하 차단을 위해 광업 및 발전 산업을 위한 ETAP 솔루션을 추천합니다. 채굴 측면에서 ETAP Load Shedding System을 구현한 이후 중단시간 동안의 비용절감이 연간 약 5백만 달러에 달했습니다. 더 중요한 것은 디젤 발전기를 가동하지 않음으로써 총 비용 절감은 연간 72백만 달러입니다. “
– AMMAN MINERAL (인도네시아 광산기업)
약 20억원 +
정전방지로 인한 비용절감
95% 감소
플랜트 정전사고 감소

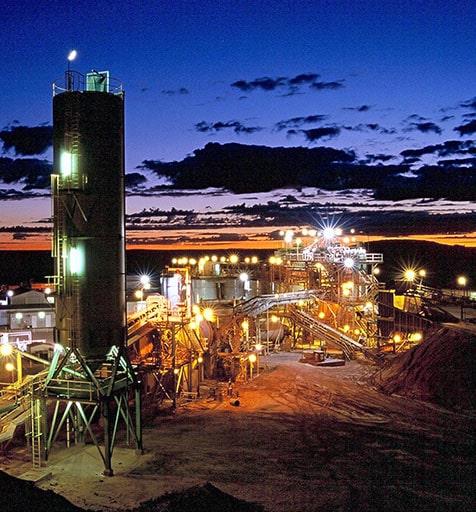

” ETAP Intelligent Load Shedding 시스템의 힘과 기능을 통하여 Holcim이 플랜트에서 가지고 있었던 주요문제를 해결했습니다. 예기치 않은 정전으로 인한 위험은 거의 사라졌습니다. ILS가 비교적 쉽게 통합되고 구현되었다는 사실은 즉각적인 ROI(ILS를 구매하여 도입함으로써 발생한 비용적 수익)의 핵심이었습니다. “
– Holcim Cement (스위스 시멘트기업)
ETAP ILS 혜택
ETAP의 Load Shedding System은 최소 요구 전력 뿐만아니라, 장애의 타입과 위치,실제 운영용량, 예비용량 등에 따른 각 서브시스템의 최적의 부하조합을 계산합니다. 과부화 이벤트로 시스템에서 장애가 발생하거나 정상상태 과부하조건의 사용자정의 시간지연 후 모든 것이 즉시(지연 없음) 실행됩니다.
ETAP ILS 특징
ETAP Intelligent Load Shedding – ILS ™ 는 최적의 부하 차단 우선순위를 동적으로 그리고 즉시 결정합니다.
한계 오퍼레이팅 조건에 대한 오퍼레이터 경고
최소로 필요한 MW 및 선택된 부하 표시
트리거와 시간기반의 부하 차단
사용자 정의 가능한 제어 로직 과 매크로
사용자 정의 가능한 시스템 트리거
오퍼레이팅과 권장 예비 스핀 표시
시스템 및 하위시스템 아일랜딩 로직
IEC 61850 통신 및 자동화
단선도상에 데이터 모니터 표시
부하 차단 후 시스템 반응 예측
오퍼레이터 친화적인 인터페이스
부하 차단 트리거 모니터링
무제한의 부하 차단 스케쥴
사용자 정의의 부하 우선순위 & 그룹
추천 시뮬레이션 및 테스트 옵션
VFD 부하 감소 제어
ETAP ILS 웨비나를 시청해 보세요.
Intelligent Load Shedding for industrial systems
이 웨비나는 ETAP ILS Controller가 예측분석, 적응형 최적화 알고리즘 및 동작 검증과 함께 디지털 트윈 기반을 활용하여 보다 빠른 의사결정을 내림으로써 빠르고 안전하고 포괄적이며 안정적인 운영을 보장하는 방법을 보여줍니다.
ETAP ILS 케이스 스터디를 시청해 보세요.
Design and Implementation of ETAP Load Shedding System at Hyundai Steel Plant
이 케이스 스터디는 한국 현대제철 플랜트의 ETAP 부하차단 시스템 설계 및 구현관련 내용입니다. 시스템 설계 단계와 현대제철의 ETAP 지능형 부하 차단(ILS) 시스템의 구현에 대해 논의합니다.
